| 产品特性：碳钢喷砂 | 加工定制：是 | 类型：储罐阻火器 |
| 品牌：世纪行 | 型号：SJ-ZHQ | 材质：碳钢材质 |
| 口径：200mm | 规格：DN50-DN500 |
阻火器产品简介：
管道防爆波纹阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的管线上。如火炬、加热燃烧系统、石油气体回收系统或其他易燃气体系统。管道防爆波纹阻火器又名防火器，是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。它是用来阻止火焰向外蔓延的安全装置，由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。
阻火器的工作原理：
目前主要有两种观点：一是基于传热作用；一是基于器壁效应。管道防爆波纹阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。管道防爆阻火器主要由壳体和阻火板两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力。波纹型阻火板用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰，并能承受相应的机械和热力作用，流动阻力小，易于清洗和更换。
产品性能及特点：
阻爆性能合格，连续13次阻爆性能试验每次均能阻火；耐烧性能合格，耐烧试验1小时无回火现象；壳体水压试验合格；结构合理，重量轻、耐腐蚀。易检修，安装方便。
产品外形及安装尺寸：
|

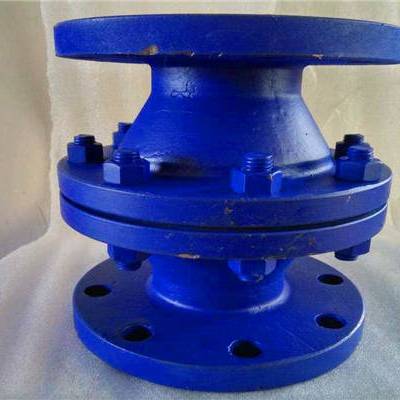

| 管道防爆波纹阻火器ZHQ-B |
口径DN | 英寸 | 宽度L/mm (1.6MPa/1.0MPa) | 高度H/mm (1.6MPa/1.0MPa) |
25 | 1" | 130 | 155 |
50 | 2" | 190 | 200 |
80 | 3" | 220 | 220 |
100 | 4" | 240 | 240 |
125 | 5" | 280 | 260 |
150 | 6" | 330/310 | 285/265 |
200 | 8" | 380/360 | 325/285 |
250 | 10" | 450/430 | 365/315 |
产品技术参数：
型号 | ZHQ-B型 | 规格 | DN25-DN350 PN0.6-PN2.5 |
壳体材质 | CS 304 316 316L | 阻火层材质 | 304 316 316L |
螺帽螺栓 | CS 304 316 316L | 密封垫片 | 石墨垫片 金属垫片 聚四氟乙烯 |
防爆等级 | BS 5501:IIA IIB IIC | 环境温度 | CS:-30℃~+350℃ |
连接方式 | 法兰连接 螺纹连接 | 法兰标准 | JB GB HG ANSI SH JIS |
设计制造检测标准 | GB5908-86 GB/T13347-1992 | 外表处理 | CS: paint SS:NO Paint |
产品安装使用和维护：管道防爆波纹阻火器的阻火性能是定期通过连续13次亚音速火焰试验来测试的，符合***要求；管道阻火器出厂前为了保护法兰密封面不受磨损， 进出口配套塑料保护盖，现场安装时一定要把蓝色的法兰保护盖取掉后再安装；为了便于现场安装，我司将阻火芯件做了调整，不受通过气体方向的影响，现场根据法兰标准直接安装在要求的管道上即可使用；管道防爆波纹阻火器一般安装于距离燃烧炉5-10m左右的位置，可水平或者垂直安装；管道防爆波纹阻火器安装的管道必须是清洁的，不能有杂质，污垢等东西堵塞住阻火芯件的间隙，影响阻火器正常使用。为了***管道防爆波纹阻火器的阻火效果，每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。被堵塞的阻火层应清洗干净，***每个孔眼畅通，对于变形或腐蚀的阻火层应更换。清洗管道防爆波纹阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。重新安装管道防爆波纹阻火器时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
